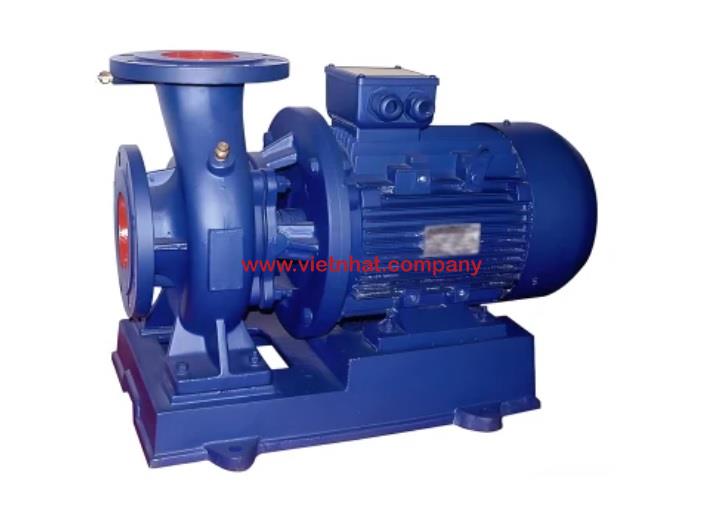

Bán bơm nước li tâm trục ngang SLW150-ISW150-400A

Cấu tạo đặc trưng của dòng bơm ly tâm trục ngang SLW150

1. Thân bơm (vỏ bơm)

• Chất liệu: Chủ yếu bằng gang đúc chịu áp lực hoặc thép không gỉ (tùy ứng dụng).

• Chức năng: Là bộ khung chắc chắn bảo vệ toàn bộ buồng bơm, chịu tải trọng và áp suất chất lỏng trong quá trình vận hành.

• Thiết kế: Theo dạng buồng volute, giúp tối ưu hóa dòng chảy, hạn chế tổn thất năng lượng.

2. Cánh bơm

• Chất liệu: Gang đúc, thép không gỉ hoặc đồng thau.

• Kiểu dáng: Cánh kín hoàn toàn, thiết kế cong theo tính toán thủy lực chuẩn xác.

• Chức năng: Truyền động năng cho chất lỏng, tạo lực ly tâm để hút và đẩy dòng nước từ tâm cánh ra ngoại vi.

3. Trục bơm

• Chất liệu: Thép hợp kim hoặc thép không gỉ chịu lực cao.

• Chức năng: Truyền mô-men xoắn từ động cơ tới cánh bơm, duy trì chuyển động quay ổn định cho cánh bơm.

4. Phớt cơ khí

• Cấu tạo: Gồm mặt lăn quay, mặt lăn tĩnh và bộ phận làm kín phụ.

• Chức năng: Ngăn rò rỉ chất lỏng tại điểm trục xuyên qua thân bơm, đảm bảo hệ thống vận hành kín và an toàn.

5. Ổ đỡ (bearing)

• Chức năng: Đỡ và định vị trục quay, giảm ma sát, hạn chế mài mòn và rung động trong suốt quá trình vận hành.

6. Đế bơm

• Cấu tạo: Bằng thép hoặc gang.

• Chức năng: Cố định chắc chắn toàn bộ tổ hợp bơm và động cơ xuống nền móng, đảm bảo độ ổn định vận hành.

7. Động cơ điện

• Loại: Động cơ điện 3 pha, cấp bảo vệ IP55 hoặc IP65.

• Chức năng: Cung cấp năng lượng cơ học để quay trục và vận hành cánh bơm.

Nguyên tắc bơm của dòng bơm ly tâm trục ngang SLW150

Nguyên lý lực ly tâm

Bơm ly tâm SLW150 vận hành dựa trên nguyên lý cơ bản của lực ly tâm:

1. Khi động cơ khởi động, trục bơm truyền chuyển động quay cho cánh bơm.

2. Cánh bơm quay nhanh tạo ra lực ly tâm, làm giảm áp suất tại tâm cánh bơm (vùng hút).

3. Chất lỏng bị hút vào vùng áp suất thấp ở tâm cánh bơm từ ống hút.

4. Dưới tác động lực ly tâm, chất lỏng bị đẩy văng ra ngoại vi cánh bơm với vận tốc cao.

5. Chất lỏng đi vào buồng volute, tại đây vận tốc được chuyển hóa thành áp suất tĩnh cao hơn.

6. Chất lỏng có áp suất cao được đẩy ra ngoài thông qua ống đẩy để phục vụ cho hệ thống sử dụng

Ứng dụng bơm ly tâm trục ngang SLW150-ISW150-400A trong hệ thống cấp thoát nước đô thị

1. Cấp nước sạch cho khu dân cư

• Vận chuyển nước từ nhà máy xử lý nước: SLW150-ISW150-400A được sử dụng để bơm nước sạch từ trạm xử lý đến các khu dân cư, khu đô thị mới, chung cư cao tầng.

• Đảm bảo lưu lượng lớn, áp suất ổn định: Thiết kế của bơm cho phép vận hành liên tục với lưu lượng cao và cột áp ổn định, đáp ứng nhu cầu sử dụng nước trong giờ cao điểm.

2. Bơm tăng áp cho hệ thống phân phối nước

• Hỗ trợ bơm tăng áp trung gian: Trong mạng lưới đường ống dài hoặc địa hình có độ dốc lớn, bơm SLW150-ISW150-400A được lắp tại các trạm tăng áp để duy trì áp lực nước ổn định tới điểm sử dụng.

• Giảm tổn thất áp suất: Giúp nước đến được những khu vực xa trung tâm hoặc cao độ lớn mà không bị suy giảm lưu lượng.

3. Thoát nước mưa và nước thải đô thị

• Bơm nước mưa tại các trạm bơm thoát nước: Khi mưa lớn, bơm hỗ trợ đẩy nhanh lượng nước ngập từ cống rãnh ra sông hồ, giảm thiểu tình trạng ngập úng khu vực đô thị.

• Vận chuyển nước thải sau xử lý: Dùng trong các trạm trung chuyển nước thải để bơm nước sau xử lý ra hồ chứa, sông tự nhiên hoặc phục vụ tái sử dụng.

4. Ứng dụng trong hệ thống cấp nước phòng cháy chữa cháy

• Bơm cấp nước dự trữ: SLW150-ISW150-400A có thể lắp đặt tại các bể nước cứu hỏa, bơm cấp nhanh nước vào hệ thống PCCC đô thị.

• Đảm bảo nguồn nước cứu hỏa ổn định: Duy trì áp lực nước liên tục trong các trường hợp khẩn cấp, hỗ trợ công tác chữa cháy hiệu quả.

5. Lợi ích khi ứng dụng SLW150-ISW150-400A trong đô thị

• Tiết kiệm năng lượng vận hành: Nhờ hiệu suất thủy lực cao, tiêu tốn ít điện năng hơn khi vận hành lâu dài.

• Độ bền cao, ít hỏng hóc: Giúp giảm chi phí bảo trì, tăng tuổi thọ cho hệ thống cấp thoát nước đô thị.

• Hoạt động êm ái: Giảm tiếng ồn, rung động, phù hợp với môi trường dân cư đông đúc yêu cầu cao về tiêu chuẩn tiếng ồn.

Điều kiện làm việc bơm nước trục ngang  mã SLW150-ISW150-400

Đường cong hiệu suất bơm nước trục ngang  mã SLW150-ISW150-400

Bản vẽ cấu tạo và kích thước bơm nước trục ngang  mã SLW150-ISW150-400
