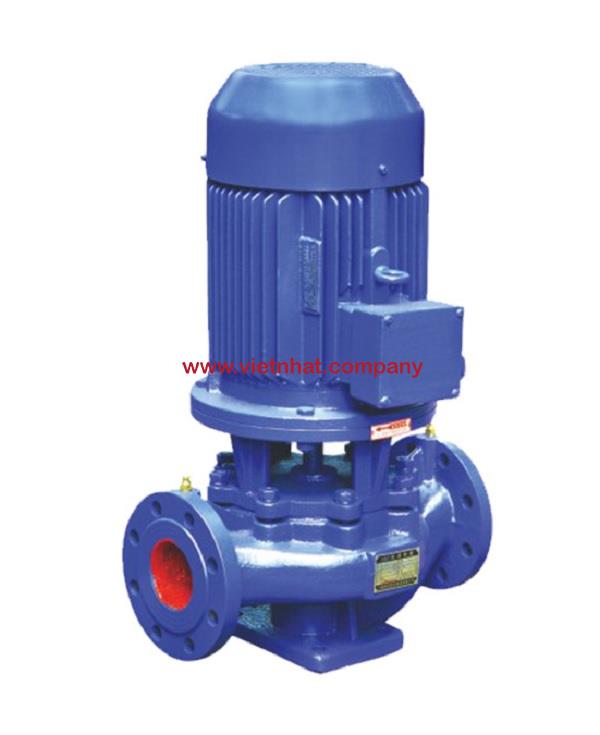

Bán máy bơm nước ly tâm trục đứng ISG40-250

Tìm Hiểu Cấu Tạo Chi Tiết Máy Bơm Ly Tâm Trục Đứng ISG40-200B

Máy bơm ly tâm trục đứng ISG40-200B là dòng thiết bị bơm nước công nghiệp chuyên dùng trong các hệ thống cấp nước, làm mát, tuần hoàn và PCCC. Được thiết kế đồng trục, nhỏ gọn nhưng mạnh mẽ, dòng máy này có cấu tạo tinh gọn và bền bỉ. Bài viết sau sẽ giúp bạn hiểu rõ từng bộ phận cấu thành nên ISG40-200B, từ đó hỗ trợ trong việc sử dụng và bảo trì hiệu quả.

Thân bơm (Volute casing)

Kết cấu và chức năng

• Thân bơm là phần vỏ ngoài, có nhiệm vụ chứa và dẫn dòng chảy.

• Được chế tạo từ gang đúc HT200 hoặc tùy chọn inox 304, có độ bền cao, chịu được áp lực lên đến 1.6 MPa.

Thiết kế buồng xoắn

• Bên trong thân bơm là buồng xoắn (volute) được thiết kế chuẩn thủy lực, giúp tăng áp và giảm thất thoát áp suất đầu ra.

Cánh bơm (Impeller)

Vật liệu và hình dạng

• Cánh bơm thường làm từ đồng thau, gang hoặc inox, có khả năng chịu mài mòn, chịu nhiệt tốt.

• Thiết kế dạng cánh kín, được tối ưu để tạo lực ly tâm mạnh mẽ, tăng lưu lượng và cột áp đẩy.

Gắn trực tiếp lên trục quay

• Cánh được gắn cố định vào trục chính, quay cùng tốc độ với động cơ, đảm bảo truyền lực ổn định trong suốt quá trình vận hành.

Trục bơm (Pump Shaft)

Vật liệu thép không gỉ

• Trục bơm làm bằng inox 304 hoặc 316, có độ cứng cao, không bị cong vênh khi vận hành liên tục.

• Giúp truyền động trực tiếp từ động cơ đến cánh bơm mà không cần khớp nối trung gian.

Định tâm chính xác

• Trục quay đồng tâm với rotor motor, giúp giảm ma sát, giảm rung lắc và tăng độ bền của vòng bi, phớt cơ khí.

Phớt cơ khí (Mechanical Seal)

Chức năng làm kín trục

• Là bộ phận ngăn nước rò rỉ giữa trục quay và phần đứng yên của thân bơm.

• Cấu tạo từ ceramic, graphite và inox, đảm bảo khả năng chịu nhiệt độ cao (tới 120°C) và chống ăn mòn.

Hoạt động bền bỉ

• Khi lắp đặt và bảo dưỡng đúng cách, phớt có thể hoạt động ổn định trong hàng nghìn giờ trước khi cần thay thế.

Vòng bi và ổ đỡ (Bearings)

Ổ bi kín chất lượng cao

• Được lắp đặt ở hai đầu trục để đỡ lực hướng trục và lực hướng tâm.

• Sử dụng vòng bi bôi trơn sẵn, hoạt động êm ái, giảm tiếng ồn và hạn chế mài mòn.

Động cơ điện (Motor)

Thiết kế đồng trục

• Động cơ lắp trực tiếp trên trục bơm, không cần dây curoa hay hộp số, giúp truyền động hiệu quả, giảm tổn thất cơ năng.

• Vận hành với điện áp 3 pha 380V, cấp cách điện F, cấp bảo vệ IP55, chống bụi và nước.

Công suất và tốc độ

• Thường sử dụng động cơ có tốc độ quay 2900 vòng/phút, công suất từ 3kW đến 7.5kW tùy ứng dụng.

• Đáp ứng yêu cầu đẩy cao tới 50 mét và lưu lượng lớn, phù hợp với các hệ thống công nghiệp vừa và lớn.

Mặt bích kết nối và khung đỡ

Kết nối tiêu chuẩn

• Đầu hút và đầu xả đều có mặt bích tiêu chuẩn PN16, dễ dàng kết nối với hệ thống ống dẫn.

• Đảm bảo kín khít, chịu được áp lực cao, không bị rò rỉ khi vận hành lâu dài.

Khung đỡ vững chắc

• Phần đế và khung bơm làm từ gang đúc nguyên khối, chịu lực tốt, giữ máy ổn định trong mọi điều kiện lắp đặt.

Máy bơm ly tâm trục đứng ISG40-200B được thiết kế với cấu tạo bền vững, đồng bộ và hiệu quả cao. Từ thân bơm chắc chắn, cánh bơm hiệu suất lớn, trục inox, phớt cơ khí cao cấp, đến động cơ điện mạnh mẽ, tất cả tạo nên một thiết bị hoạt động ổn định, lâu dài và đáng tin cậy cho nhiều ứng dụng kỹ thuật. Hiểu rõ từng bộ phận của máy là cơ sở để vận hành đúng cách, bảo trì hiệu quả và khai thác tối đa giá trị sử dụng thiết bị

Hướng Dẫn Bảo Trì Định Kỳ Máy Bơm Ly Tâm Trục Đứng ISG40-200B

Máy bơm ly tâm trục đứng ISG40-200B là thiết bị quan trọng trong các hệ thống cấp nước, xử lý nước thải và công nghiệp tuần hoàn. Để đảm bảo máy hoạt động ổn định, tuổi thọ lâu dài và giảm thiểu sự cố, việc bảo trì định kỳ cần được thực hiện đúng quy trình và thời gian.

1. Mục Đích Của Bảo Trì Định Kỳ

• Duy trì hiệu suất vận hành tối ưu của máy bơm.

• Phát hiện sớm hư hỏng tiềm ẩn để xử lý kịp thời.

• Kéo dài tuổi thọ thiết bị, giảm chi phí sửa chữa lớn.

• Đảm bảo an toàn cho người vận hành và hệ thống liên quan.

Các Hạng Mục Bảo Trì Định Kỳ

2.1. Bảo Trì Hàng Tuần

• Kiểm tra mức nước mồi trong buồng bơm (đảm bảo không chạy khô).

• Quan sát tiếng ồn, độ rung, áp lực đầu ra khi máy vận hành.

• Vệ sinh xung quanh thân bơm, tránh bụi bẩn hoặc nước đọng.

2.2. Bảo Trì Hàng Tháng

• Kiểm tra siết chặt bu lông, ốc vít, chân đế bơm, khớp nối.

• Đo dòng điện động cơ, so sánh với giá trị định mức.

• Làm sạch lưới lọc đầu hút và kiểm tra đường ống có rò rỉ hay không.

• Kiểm tra phớt cơ khí xem có rò rỉ nước tại trục hay không.

2.3. Bảo Trì Mỗi 3–6 Tháng

• Bôi trơn vòng bi theo hướng dẫn của nhà sản xuất.

• Kiểm tra độ mòn của cánh bơm, trục bơm và guồng bơm.

• Cân chỉnh lại trục nếu phát hiện rung lắc bất thường.

• Tháo kiểm tra và làm sạch buồng bơm, cánh bơm khỏi cặn bẩn.

2.4. Bảo Trì Hàng Năm

• Tháo rời toàn bộ cụm bơm để kiểm tra tổng thể: trục, vòng bi, guồng, phớt.

• Thay phớt cơ khí nếu có dấu hiệu hư hỏng, rò rỉ hoặc mài mòn.

• Đo cách điện động cơ để đánh giá chất lượng cuộn dây.

• Cập nhật lại hồ sơ kỹ thuật và lịch sử bảo trì thiết bị.

Một Số Lưu Ý Khi Bảo Trì

• Luôn ngắt nguồn điện hoàn toàn trước khi bảo trì.

• Sử dụng dụng cụ phù hợp và thiết bị bảo hộ cá nhân.

• Không sử dụng dầu bôi trơn hoặc mỡ sai chủng loại (chỉ dùng loại được khuyến nghị).

• Ghi chép chi tiết ngày bảo trì, người thực hiện và các mục đã kiểm tra.

Bảo trì định kỳ máy bơm ISG40-200B là công việc bắt buộc để đảm bảo hệ thống hoạt động an toàn, hiệu quả và tiết kiệm chi phí. Thực hiện đúng lịch trình và quy trình bảo trì sẽ giúp doanh nghiệp chủ động kiểm soát rủi ro, nâng cao độ tin cậy của thiết bị và kéo dài thời gian sử dụng

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-250

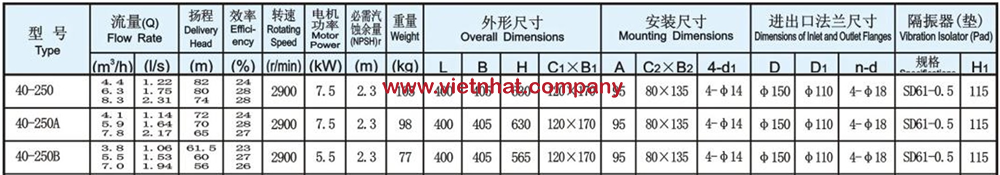

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG40-250
