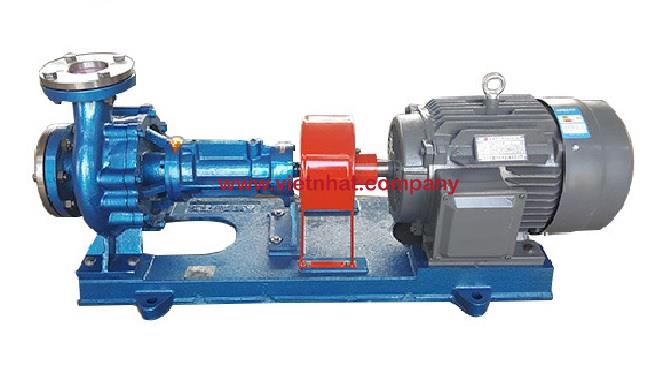

Bơm dầu truyền nhiệt RY50-32-200A công suất 4 kW, lưu lượng 16 m³/h, tốc độ 2900 vòng/phút, cột áp 32 m

Đánh giá khả năng chịu nhiệt độ cao của bơm dầu truyền nhiệt RY50-32-200A

Bơm dầu truyền nhiệt RY50-32-200A là thiết bị chuyên dùng trong các hệ thống tuần hoàn dầu nóng và gia nhiệt công nghiệp. Khi đánh giá khả năng chịu nhiệt độ cao của bơm dầu truyền nhiệt RY50-32-200A, cần xem xét đồng thời giới hạn nhiệt độ môi chất, kết cấu bơm, hệ thống ổ trục, phương pháp làm kín, cơ chế tản nhiệt và quy trình vận hành.

Theo thông số của dòng bơm RY, thiết bị được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc tối đa có thể lên đến 350°C. Đây là một trong những đặc điểm quan trọng giúp RY50-32-200A phù hợp với nhiều hệ thống dầu truyền nhiệt trong nhà máy.

Khả năng làm việc với dầu truyền nhiệt ở nhiệt độ cao

Giới hạn nhiệt độ môi chất lên đến 350°C

Một trong những yếu tố nổi bật nhất khi đánh giá khả năng chịu nhiệt độ cao của bơm dầu truyền nhiệt RY50-32-200A là khả năng làm việc với môi chất có nhiệt độ cao đến 350°C.

Dầu truyền nhiệt trong các dây chuyền công nghiệp thường được gia nhiệt và tuần hoàn liên tục giữa lò gia nhiệt với các thiết bị tiêu thụ nhiệt. Vì vậy, bơm phải chịu ảnh hưởng nhiệt trong thời gian dài.

RY50-32-200A thuộc dòng bơm được thiết kế chuyên biệt cho nhiệm vụ này, thay vì sử dụng cấu tạo của các loại bơm nước thông thường.

Khả năng chịu nhiệt độ cao giúp bơm có thể được ứng dụng trong các lĩnh vực như:

• Hệ thống gia nhiệt công nghiệp.
• Công nghiệp hóa chất.
• Sản xuất cao su và nhựa.
• Công nghiệp dược phẩm.
• Dệt, in và nhuộm.
• Chế biến thực phẩm.
• Chế biến gỗ.
• Các dây chuyền sử dụng dầu tải nhiệt.

Khả năng chịu nhiệt phụ thuộc vào toàn bộ kết cấu bơm

Khả năng làm việc ở nhiệt độ cao không chỉ phụ thuộc vào thân bơm.

Trong quá trình vận hành, nhiệt từ dầu truyền nhiệt có thể truyền qua bánh công tác, trục bơm và tiếp tục ảnh hưởng đến cụm ổ bi, bộ phận làm kín và hệ thống truyền động.

Nếu nhiệt độ không được kiểm soát tốt, có thể xuất hiện một số vấn đề như:

• Nhiệt độ ổ bi tăng cao.
• Chất lượng dầu hoặc mỡ bôi trơn suy giảm.
• Phớt dầu nhanh lão hóa.
• Bộ chèn làm kín giảm hiệu quả.
• Độ đồng tâm giữa bơm và động cơ thay đổi.
• Độ rung của bơm tăng.
• Tuổi thọ thiết bị giảm.

Do đó, khả năng chịu nhiệt của RY50-32-200A phải được đánh giá trên tổng thể kết cấu và điều kiện vận hành thực tế.

Kết cấu hỗ trợ khả năng chịu nhiệt độ cao của RY50-32-200A

Thiết kế tản nhiệt tự nhiên

Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.

Thiết kế này giúp giảm số lượng thiết bị phụ trợ và làm cho cụm bơm trở nên gọn hơn. Đồng thời, hệ thống không phải phụ thuộc vào đường nước làm mát riêng.

Đối với RY50-32-200A, khả năng tản nhiệt có ý nghĩa rất quan trọng vì nhiệt từ dầu nóng có thể truyền dọc theo trục về phía ổ bi.

Việc kiểm soát nhiệt tại khu vực này giúp giảm nguy cơ quá nhiệt ổ trục và hỗ trợ bơm duy trì trạng thái làm việc ổn định.

Cụm ổ trục bố trí riêng biệt

Bơm sử dụng kết cấu đỡ một phía, với thân ổ trục chứa hai bộ vòng bi để đỡ và định vị rôto.

Cụm rôto gồm:

• Bánh công tác.
• Trục bơm.
• Đai ốc hãm bánh công tác.

Việc bố trí cụm ổ trục hợp lý có vai trò quan trọng trong môi trường dầu nóng.

Ổ bi là một trong những bộ phận nhạy cảm với nhiệt độ. Khi nhiệt độ ổ bi quá cao, độ nhớt của chất bôi trơn có thể giảm, làm tăng ma sát và mài mòn.

Vì vậy, khi vận hành RY50-32-200A cần thường xuyên theo dõi nhiệt độ ổ bi để kịp thời phát hiện dấu hiệu bất thường.

Hệ thống làm kín phù hợp với dầu nóng

Bơm RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Bộ phận làm kín có nhiệm vụ hạn chế dầu nóng rò rỉ theo trục bơm ra bên ngoài.

Trong môi trường nhiệt độ cao, yêu cầu đối với hệ thống làm kín càng quan trọng bởi dầu truyền nhiệt nóng có thể gây nguy hiểm nếu rò rỉ nhiều.

Ở giai đoạn bơm mới đưa vào sử dụng có thể xuất hiện hiện tượng rò nhẹ tại bộ làm kín. Sau thời gian chạy rà, mức rò có thể giảm dần.

Gia nhiệt từ từ quyết định khả năng làm việc bền ở nhiệt độ cao

Không đưa dầu quá nóng vào bơm đang nguội

Mặc dù RY50-32-200A có khả năng làm việc với dầu truyền nhiệt ở nhiệt độ cao, thiết bị vẫn cần được gia nhiệt đúng quy trình.

Trước khi khởi động trong hệ thống dầu nóng, cần cho dầu nóng tuần hoàn qua thân bơm để gia nhiệt sơ bộ.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C.

Đồng thời, tốc độ tăng nhiệt được yêu cầu không vượt quá 50°C mỗi giờ.

Điều này giúp các chi tiết kim loại của bơm giãn nở từ từ và đồng đều.

Nếu dầu ở nhiệt độ quá cao được đưa đột ngột vào một thân bơm đang nguội, sự chênh lệch nhiệt độ lớn có thể tạo ra ứng suất nhiệt, ảnh hưởng đến độ đồng tâm và trạng thái cơ khí của bơm.

Kiểm soát hiện tượng giãn nở nhiệt

Trong quá trình gia nhiệt sơ bộ, bu lông cố định bơm cần được nới khoảng 0,3–0,5 mm để tạo điều kiện bù giãn nở nhiệt.

Sau khi quá trình gia nhiệt hoàn tất, bu lông được siết lại.

Chi tiết này cho thấy khả năng chịu nhiệt của RY50-32-200A không chỉ phụ thuộc vào vật liệu mà còn liên quan chặt chẽ đến việc kiểm soát sự giãn nở của các chi tiết cơ khí.

Khả năng vận hành ổn định trong quá trình nâng nhiệt

Giai đoạn 100–130°C cần được kiểm soát

Trong lần vận hành đầu tiên, khi nhiệt độ môi chất đạt khoảng 100–130°C, nên duy trì bơm hoạt động trong khoảng nhiệt này để thực hiện quá trình tách nước và khử ẩm trong hệ thống.

Trong giai đoạn này, bơm có thể xuất hiện rung nhẹ.

Sau khi nước và độ ẩm trong hệ thống được loại bỏ, độ rung có thể giảm và nhiệt độ mới tiếp tục được nâng lên mức làm việc yêu cầu.

Đây là bước quan trọng đối với hệ thống dầu truyền nhiệt vì nước tồn dư trong đường ống có thể gây ảnh hưởng lớn khi nhiệt độ tăng cao.

Kiểm soát độ rung của bơm

Trong quá trình khởi động và tăng nhiệt, biên độ rung của bơm không nên vượt quá 0,06 mm.

Nếu xuất hiện rung bất thường, cần dừng kiểm tra nguyên nhân.

Độ rung có thể liên quan đến:

• Sai lệch đồng tâm.
• Ổ bi hư hỏng.
• Có không khí trong đường ống.
• Đường ống truyền tải trọng lên bơm.
• Rôto bị cọ xát.
• Giãn nở nhiệt không đều.

Việc kiểm soát rung giúp bảo vệ ổ bi, trục và hệ thống làm kín khi bơm hoạt động ở nhiệt độ cao.

Thông số kỹ thuật của bơm dầu truyền nhiệt RY50-32-200A

RY50-32-200A có các thông số làm việc chính:

• Lưu lượng: 16 m³/h.
• Cột áp: 32 m.
• Tốc độ quay: 2.900 vòng/phút.
• Công suất động cơ: 4 kW.
• Công suất trục: 3,35 kW.
• Hiệu suất: 42%.

Với lưu lượng 16 m³/h và cột áp 32 m, RY50-32-200A phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt có nhu cầu lưu lượng trung bình.

Tốc độ quay 2.900 vòng/phút giúp bơm tạo lưu lượng và cột áp cần thiết cho quá trình tuần hoàn dầu trong hệ thống.

Tuy nhiên, khả năng chịu nhiệt độ cao không được quyết định trực tiếp bởi công suất 4 kW mà phụ thuộc vào toàn bộ thiết kế cơ khí, làm kín, ổ trục, tản nhiệt và quy trình vận hành.

Hệ thống bôi trơn ảnh hưởng trực tiếp đến độ bền nhiệt

Bôi trơn ổ bi phía bánh công tác

Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục để bôi trơn.

Trước khi khởi động cần bảo đảm lượng dầu bôi trơn phù hợp và loại bỏ bọt khí trong khoang ổ trục.

Khi bơm làm việc ở nhiệt độ cao, chất lượng bôi trơn ảnh hưởng trực tiếp đến nhiệt độ ổ bi.

Nếu thiếu dầu hoặc dầu không phù hợp, ma sát tăng có thể làm ổ bi nóng nhanh và giảm tuổi thọ.

Bôi trơn ổ bi phía khớp nối

Ổ bi phía khớp nối sử dụng mỡ gốc canxi hỗn hợp ZFG-2 theo yêu cầu của tài liệu kỹ thuật.

Lượng mỡ nạp vào khoảng một nửa thể tích khoang trống giữa ổ bi và vỏ ổ.

Không nên nạp quá nhiều mỡ vì có thể làm tăng ma sát và nhiệt độ ổ bi.

Việc sử dụng đúng loại và đúng lượng chất bôi trơn là một yếu tố quan trọng để RY50-32-200A duy trì độ bền trong môi trường nhiệt độ cao.

Không nên vận hành RY50-32-200A ở lưu lượng quá thấp

Dòng bơm RY không nên hoạt động ở mức lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

RY50-32-200A có lưu lượng thiết kế 16 m³/h.

Như vậy, 30% tương ứng khoảng 4,8 m³/h.

Trong điều kiện thông thường, nên duy trì lưu lượng qua bơm cao hơn mức này.

Nếu hệ thống bắt buộc phải vận hành với lưu lượng thấp, có thể cân nhắc sử dụng đường hồi bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm.

Việc duy trì dòng dầu liên tục có ý nghĩa đặc biệt khi môi chất đang ở nhiệt độ cao vì giúp bơm làm việc ổn định hơn và hạn chế các điều kiện vận hành bất lợi.

Quy trình dừng bơm giúp bảo vệ thiết bị khỏi ảnh hưởng nhiệt

Không nên dừng RY50-32-200A ngay khi dầu vẫn còn ở nhiệt độ quá cao.

Theo yêu cầu vận hành của dòng RY, chỉ nên dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C.

Quy trình dừng bao gồm:

• Giảm nhiệt độ môi chất.
• Đóng từ từ van xả.
• Dừng động cơ.
• Để rôto giảm tốc tự nhiên.
• Không hãm rôto đột ngột.

Việc tiếp tục tuần hoàn trong quá trình giảm nhiệt giúp nhiệt độ trong hệ thống giảm từ từ, góp phần hạn chế ảnh hưởng của ứng suất nhiệt lên bơm.

Những yếu tố cần kiểm soát khi RY50-32-200A hoạt động ở nhiệt độ cao

Kiểm tra độ đồng tâm

Sai lệch đồng tâm giữa trục bơm và trục động cơ tại vành ngoài khớp nối không nên vượt quá 0,1 mm.

Khe hở giữa hai đầu trục khoảng 2–3 mm.

Độ đồng tâm chính xác đặc biệt quan trọng khi bơm làm việc với dầu nóng vì hiện tượng giãn nở nhiệt có thể làm thay đổi trạng thái của cụm trục.

Đường ống phải có giá đỡ độc lập

Đường ống hút và đường ống xả phải có hệ thống giá đỡ hoặc treo riêng.

Không để trọng lượng đường ống tác động trực tiếp lên thân bơm hoặc mặt bích.

Ở nhiệt độ cao, đường ống cũng có hiện tượng giãn nở. Nếu lực từ đường ống truyền trực tiếp lên bơm, thân bơm có thể bị kéo lệch, làm thay đổi độ đồng tâm giữa bơm và động cơ.

Theo dõi nhiệt độ ổ bi và thân bơm

Trong quá trình vận hành cần thường xuyên theo dõi:

• Nhiệt độ ổ bi.
• Nhiệt độ thân bơm.
• Áp suất cửa xả.
• Lưu lượng.
• Độ rung.
• Tiếng ồn.
• Tình trạng rò rỉ.

Nếu ổ bi nóng bất thường, cần kiểm tra độ đồng tâm và tình trạng dầu mỡ bôi trơn.

Nếu xuất hiện tiếng ồn hoặc rung lớn, cần dừng thiết bị để kiểm tra trước khi tiếp tục vận hành.

Đánh giá tổng thể khả năng chịu nhiệt độ cao của bơm dầu truyền nhiệt RY50-32-200A

Xét trên thiết kế và yêu cầu vận hành của dòng RY, khả năng chịu nhiệt độ cao của bơm dầu truyền nhiệt RY50-32-200A phù hợp với các hệ thống tuần hoàn dầu nóng công nghiệp.

Ưu điểm nổi bật của bơm nằm ở khả năng làm việc với môi chất có nhiệt độ lên đến 350°C, kết hợp với thiết kế tản nhiệt tự nhiên, cụm ổ trục riêng biệt và hệ thống làm kín phù hợp với môi trường dầu nóng.

Tuy nhiên, giới hạn nhiệt độ cao không đồng nghĩa với việc bơm có thể vận hành tùy ý trong mọi điều kiện.

Khả năng chịu nhiệt của RY50-32-200A chỉ được phát huy tốt khi người sử dụng tuân thủ đúng quy trình:

• Gia nhiệt từ từ.
• Không để chênh lệch nhiệt độ quá lớn.
• Mồi đầy môi chất trước khi khởi động.
• Duy trì lưu lượng phù hợp.
• Bôi trơn ổ bi đúng yêu cầu.
• Kiểm soát độ rung.
• Kiểm tra độ đồng tâm.
• Không để tải trọng đường ống tác động lên thân bơm.
• Chỉ dừng thiết bị sau khi nhiệt độ dầu giảm xuống mức phù hợp.

Đánh giá khả năng chịu nhiệt độ cao của bơm dầu truyền nhiệt RY50-32-200A cho thấy đây là model được thiết kế phù hợp cho các hệ thống tuần hoàn dầu tải nhiệt trong môi trường công nghiệp.

Bơm có lưu lượng 16 m³/h, cột áp 32 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 4 kW, đồng thời thuộc dòng RY có khả năng làm việc với môi chất nhiệt độ cao đến 350°C.

Khả năng chịu nhiệt của RY50-32-200A được hỗ trợ bởi kết cấu bơm chuyên dụng, cơ chế tản nhiệt tự nhiên, cụm ổ trục, hệ thống làm kín và phương pháp bôi trơn phù hợp.

Để thiết bị hoạt động bền bỉ, người vận hành cần đặc biệt chú ý đến quá trình gia nhiệt, độ đồng tâm, mức lưu lượng, nhiệt độ ổ bi và quy trình dừng bơm. Khi được lắp đặt và vận hành đúng yêu cầu, RY50-32-200A có thể đáp ứng tốt nhiệm vụ tuần hoàn dầu truyền nhiệt trong các dây chuyền công nghiệp có yêu cầu làm việc ở nhiệt độ cao.

Nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A

Nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A dựa trên quá trình bánh công tác quay với tốc độ cao để truyền năng lượng cơ học từ động cơ sang dầu tải nhiệt. Dưới tác động của chuyển động quay, dầu đi vào vùng tâm bánh công tác, sau đó được gia tốc và đẩy ra phía ngoài theo phương bán kính. Quá trình này tạo ra sự chênh lệch áp suất giữa cửa hút và cửa xả, từ đó duy trì dòng dầu tuần hoàn liên tục trong hệ thống gia nhiệt.

Bơm dầu truyền nhiệt RY50-32-200A có lưu lượng 16 m³/h, cột áp 32 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 4 kW. Đây là các thông số có ảnh hưởng trực tiếp đến khả năng tạo dòng chảy, cột áp và hiệu quả tuần hoàn dầu trong hệ thống.

Cơ sở của nguyên lý làm việc ly tâm trên bơm RY50-32-200A

RY50-32-200A thuộc dòng bơm dầu truyền nhiệt RY, được sử dụng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Bơm phù hợp với môi chất có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Về kết cấu, cửa hút của bơm được bố trí theo hướng trục, trong khi cửa xả bố trí theo hướng tâm. Bơm và động cơ được lắp đồng tâm trên cùng bệ máy và truyền động thông qua khớp nối mềm. Bánh công tác được lắp trên trục bơm và là bộ phận trực tiếp truyền năng lượng cho dòng dầu.

Cách bố trí này phù hợp với nguyên lý của bơm ly tâm: dầu đi vào gần tâm bánh công tác, nhận năng lượng từ bánh công tác rồi chuyển động ra phía ngoài trước khi đi tới cửa xả.

Dầu tải nhiệt đi vào tâm bánh công tác

Khi động cơ 4 kW hoạt động, chuyển động quay được truyền qua khớp nối tới trục bơm và bánh công tác. Với RY50-32-200A, bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút.

Trước khi khởi động, thân bơm phải được mồi đầy dầu tải nhiệt. Việc mồi đầy giúp loại bỏ không khí trong bơm và bảo đảm bánh công tác tiếp xúc trực tiếp với chất lỏng ngay khi bắt đầu quay.

Khi bánh công tác quay, lượng dầu nằm gần tâm bánh công tác được đưa ra phía ngoài. Khi dầu rời khỏi vùng tâm, áp suất tại khu vực này giảm xuống, tạo điều kiện để dầu mới từ đường hút tiếp tục đi vào.

Nhờ đó, quá trình hút dầu và đẩy dầu diễn ra liên tục.

Bánh công tác truyền năng lượng cho dầu

Bánh công tác là bộ phận quan trọng nhất trong nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A.

Năng lượng được truyền theo chuỗi:

Động cơ → khớp nối → trục bơm → bánh công tác → dầu tải nhiệt

Khi bánh công tác quay, dầu nằm trong các rãnh dẫn của bánh công tác cũng chuyển động theo. Dầu từ vùng tâm được đưa dần về phía đường kính ngoài của bánh công tác.

Trong quá trình này, dầu nhận thêm động năng và vận tốc dòng chảy tăng lên. Năng lượng cơ học của động cơ nhờ đó được chuyển thành năng lượng của dòng dầu.

Vai trò của lực ly tâm trong quá trình vận chuyển dầu

Khi bánh công tác quay với tốc độ cao, dầu bên trong bánh công tác có xu hướng chuyển động từ vùng tâm ra phía ngoài theo phương bán kính.

Chuyển động này chính là nền tảng của nguyên lý ly tâm.

Ở RY50-32-200A, bánh công tác quay khoảng 2.900 vòng/phút. Nhờ tốc độ quay này, dầu liên tục được gia tốc và đẩy ra khỏi bánh công tác.

Dầu sau đó đi vào phần thân bơm và tiếp tục được dẫn đến cửa xả.

Nếu tốc độ quay bị giảm, năng lượng truyền cho dầu cũng giảm theo. Khi đó, lưu lượng và cột áp của bơm có thể thấp hơn yêu cầu thiết kế.

Chuyển động từ tâm ra ngoài bánh công tác

Khi dầu đi vào tâm bánh công tác, vận tốc của dầu còn tương đối thấp. Sau khi tiếp xúc với bánh công tác đang quay, dầu được cuốn theo chuyển động của các cánh.

Càng di chuyển về phía ngoài, bán kính quay càng lớn và dầu nhận thêm năng lượng.

Khi đến mép ngoài của bánh công tác, dầu có vận tốc và năng lượng lớn hơn đáng kể so với thời điểm đi vào.

Sau đó, dòng dầu rời bánh công tác và đi vào thân bơm.

Từ động năng hình thành cột áp

Sau khi rời bánh công tác, dầu mang theo lượng động năng tương đối lớn. Phần dẫn dòng trong thân bơm có nhiệm vụ tiếp nhận dòng dầu và dẫn dầu tới cửa xả.

Trong quá trình này, một phần động năng của dòng chảy được chuyển thành khả năng tạo áp.

Đối với RY50-32-200A, cột áp thiết kế là 32 m tại lưu lượng 16 m³/h.

Cột áp 32 m thể hiện khả năng bơm cung cấp năng lượng cho dòng dầu để thắng các tổn thất trên đường ống, van, thiết bị trao đổi nhiệt và các thành phần khác trong hệ thống.

Quá trình tuần hoàn dầu liên tục trong hệ thống

Bơm dầu truyền nhiệt thường được sử dụng trong hệ thống tuần hoàn khép kín.

Dầu tải nhiệt sau khi được bơm đẩy ra khỏi cửa xả sẽ đi tới thiết bị sử dụng nhiệt. Sau quá trình trao đổi nhiệt, dầu quay trở lại đường hút của bơm và tiếp tục được tuần hoàn.

Quá trình có thể mô tả như sau:

Dầu hồi về → cửa hút → tâm bánh công tác → bánh công tác → thân bơm → cửa xả → thiết bị sử dụng nhiệt → đường hồi → bơm

Chu trình này được lặp lại liên tục trong suốt thời gian hệ thống hoạt động.

Nhờ nguyên lý ly tâm, RY50-32-200A có thể duy trì dòng dầu ổn định mà không cần cơ cấu piston hay các bộ phận chuyển động tịnh tiến.

Mối quan hệ giữa tốc độ quay và nguyên lý làm việc ly tâm

Tốc độ quay là một trong những yếu tố quan trọng nhất đối với bơm ly tâm.

RY50-32-200A hoạt động ở tốc độ khoảng 2.900 vòng/phút. Ở tốc độ này, bánh công tác có khả năng truyền đủ năng lượng cho dầu để đạt lưu lượng 16 m³/h và cột áp 32 m theo điều kiện thiết kế.

Nếu tốc độ quay giảm, khả năng tạo lưu lượng và cột áp cũng giảm.

Ngược lại, nếu bơm vận hành không đúng tốc độ thiết kế, điểm làm việc của bơm có thể thay đổi và ảnh hưởng đến sự ổn định của toàn hệ thống.

Vì vậy, cần bảo đảm động cơ hoạt động đúng tốc độ và nguồn điện cấp ổn định.

Vai trò của bánh công tác trong nguyên lý ly tâm

Bánh công tác trực tiếp tạo dòng chảy

Bánh công tác được lắp cố định trên trục bơm. Khi trục quay, bánh công tác quay theo và tác động trực tiếp lên dầu tải nhiệt.

Dầu đi vào gần tâm bánh công tác, sau đó được các cánh bánh công tác dẫn ra phía ngoài.

Bánh công tác vì vậy là bộ phận quyết định trực tiếp đến khả năng tạo lưu lượng và cột áp của bơm.

Nếu bánh công tác bị mòn, bám cặn hoặc tắc nghẽn, khả năng truyền năng lượng cho dầu sẽ suy giảm.

Bánh công tác bị tắc ảnh hưởng đến hiệu suất

Các dị vật, cặn bẩn hoặc xỉ hàn đi vào bơm có thể gây tắc bánh công tác.

Khi đường dẫn trong bánh công tác bị cản trở, lưu lượng dầu giảm, cột áp có thể không đạt yêu cầu và bơm dễ phát sinh rung động.

Do đó, hệ thống đường ống cần được vệ sinh sạch trước khi vận hành và nên bố trí bộ lọc thích hợp ở đường hút.

Vai trò của cửa hút và cửa xả

Cửa hút của RY50-32-200A bố trí theo hướng trục. Dầu từ đường ống hút đi thẳng vào khu vực gần tâm bánh công tác.

Sau khi được bánh công tác truyền năng lượng, dầu chuyển động ra ngoài theo phương bán kính và đi tới cửa xả bố trí theo hướng tâm.

Hướng dòng chảy có thể mô tả:

Hút theo hướng trục → đi vào tâm bánh công tác → chuyển động ra ngoài theo bán kính → đi vào thân bơm → xả theo hướng tâm

Đây là đặc điểm đặc trưng của nguyên lý làm việc ly tâm.

Vì sao bơm phải được mồi đầy trước khi khởi động?

RY50-32-200A không nên khởi động khi trong thân bơm không có đủ dầu.

Nếu bên trong bơm chủ yếu là không khí, bánh công tác không thể truyền năng lượng cho chất lỏng theo đúng điều kiện thiết kế.

Khi đó bơm có thể không tạo được dòng dầu ổn định.

Vì vậy, trước khi khởi động phải mồi đầy dầu vào thân bơm và loại bỏ không khí khỏi hệ thống.

Việc mồi bơm đúng cách giúp:

• Tạo điều kiện cho bánh công tác tiếp xúc trực tiếp với dầu.
• Hạn chế hiện tượng chạy khô.
• Giúp bơm tạo áp nhanh sau khi khởi động.
• Giảm nguy cơ rung động và vận hành không ổn định.

Điều chỉnh lưu lượng đúng với nguyên lý bơm ly tâm

Khi khởi động RY50-32-200A, van hút cần được mở hoàn toàn để bảo đảm dầu được cung cấp đầy đủ vào tâm bánh công tác.

Sau khi động cơ đạt tốc độ ổn định, van xả được mở từ từ để đưa bơm về lưu lượng làm việc yêu cầu.

Không nên dùng van hút để điều chỉnh lưu lượng vì việc thu hẹp đường hút có thể làm giảm áp suất phía hút, khiến dầu không được cung cấp đầy đủ cho bánh công tác.

Điều này có thể làm bơm vận hành không ổn định và tăng nguy cơ xâm thực.

Duy trì lưu lượng tối thiểu để bảo vệ bơm

Bơm ly tâm không nên hoạt động kéo dài ở lưu lượng quá thấp.

Đối với dòng RY, lưu lượng vận hành không nên thấp hơn khoảng 30% lưu lượng thiết kế.

Với RY50-32-200A có lưu lượng thiết kế 16 m³/h, mức 30% tương đương khoảng:

4,8 m³/h

Do đó, cần hạn chế để bơm hoạt động kéo dài dưới mức lưu lượng này.

Nếu hệ thống thường xuyên có nhu cầu lưu lượng thấp, có thể cân nhắc sử dụng đường hồi bypass để duy trì dòng dầu tối thiểu qua bơm.

Ảnh hưởng của chiều quay đến nguyên lý làm việc ly tâm

Chiều quay của bánh công tác có ảnh hưởng trực tiếp đến khả năng tạo dòng.

Theo kết cấu của dòng bơm RY, khi quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ.

Nếu động cơ quay ngược chiều thiết kế, bánh công tác không thể tạo ra đặc tính thủy lực đúng yêu cầu.

Khi đó có thể xảy ra tình trạng:

• Lưu lượng giảm mạnh.
• Cột áp thấp.
• Bơm không đạt điểm làm việc.
• Hiệu suất giảm.
• Hệ thống tuần hoàn dầu hoạt động không ổn định.

Vì vậy, kiểm tra chiều quay là bước quan trọng trước khi đưa bơm vào vận hành chính thức.

Ảnh hưởng của độ đồng tâm đến quá trình truyền năng lượng

Động cơ và bơm được nối với nhau bằng khớp nối mềm. Để năng lượng truyền từ động cơ tới bánh công tác hiệu quả, hai trục cần được căn chỉnh đồng tâm.

Nếu trục động cơ và trục bơm lệch nhau, hệ thống có thể xuất hiện rung động, ma sát tăng và tải lên ổ bi lớn hơn.

Khi đó, một phần năng lượng của động cơ không được truyền hiệu quả tới bánh công tác.

Do vậy, việc căn chỉnh đồng tâm góp phần duy trì nguyên lý làm việc ly tâm ổn định và kéo dài tuổi thọ của bơm.

Nguyên lý ly tâm khi làm việc với dầu nhiệt độ cao

RY50-32-200A được sử dụng trong hệ thống dầu truyền nhiệt nên phải làm việc trong điều kiện nhiệt độ cao.

Mặc dù nguyên lý tạo dòng vẫn dựa trên lực ly tâm, nhiệt độ dầu ảnh hưởng đáng kể đến trạng thái cơ khí của bơm.

Khi nhiệt độ tăng, thân bơm, trục và các chi tiết kim loại đều có hiện tượng giãn nở nhiệt.

Vì vậy, trước khi vận hành với dầu nóng cần gia nhiệt bơm từ từ để nhiệt độ các bộ phận tăng đồng đều.

Việc gia nhiệt hợp lý giúp hạn chế:

• Biến dạng do chênh lệch nhiệt độ.
• Ma sát bất thường giữa các chi tiết.
• Rung động.
• Tổn hại ổ bi và bộ làm kín.
• Sai lệch đồng tâm do giãn nở nhiệt.

Như vậy, đối với bơm dầu truyền nhiệt RY50-32-200A, nguyên lý ly tâm cần kết hợp với chế độ kiểm soát nhiệt độ phù hợp để bảo đảm vận hành ổn định.

Các yếu tố giúp nguyên lý ly tâm đạt hiệu quả tốt

Để nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A phát huy đúng hiệu quả thiết kế, cần chú ý đồng thời nhiều yếu tố.

Đảm bảo đủ dầu ở phía hút

Dầu phải được cung cấp liên tục vào tâm bánh công tác. Đường hút không nên bị tắc nghẽn hoặc có quá nhiều không khí.

Bảo đảm đúng tốc độ quay

Tốc độ danh định khoảng 2.900 vòng/phút cần được duy trì ổn định để bơm đạt lưu lượng và cột áp yêu cầu.

Kiểm tra chiều quay

Bánh công tác phải quay đúng chiều thiết kế.

Giữ bánh công tác sạch

Không để cặn bẩn hoặc dị vật làm tắc đường dẫn trong bánh công tác.

Căn chỉnh bơm và động cơ

Trục động cơ và trục bơm cần đồng tâm để giảm rung và giảm tổn thất cơ khí.

Duy trì lưu lượng hợp lý

Không nên để bơm hoạt động kéo dài trong vùng lưu lượng quá thấp.

Kiểm soát nhiệt độ

Khi vận hành dầu nóng, cần tăng nhiệt từ từ và theo dõi nhiệt độ thân bơm, ổ bi cũng như hệ thống đường ống.

Nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A dựa trên quá trình bánh công tác nhận chuyển động từ động cơ và quay với tốc độ cao để truyền năng lượng cho dầu tải nhiệt. Dầu đi vào vùng tâm bánh công tác, được gia tốc và đưa ra phía ngoài theo phương bán kính, sau đó đi vào thân bơm và thoát ra cửa xả.

Với lưu lượng 16 m³/h, cột áp 32 m, tốc độ quay 2.900 vòng/phút và động cơ 4 kW, RY50-32-200A có khả năng duy trì dòng dầu tuần hoàn trong các hệ thống gia nhiệt công nghiệp phù hợp với điểm làm việc thiết kế.

Để nguyên lý ly tâm hoạt động hiệu quả, bơm cần được mồi đầy trước khi khởi động, quay đúng chiều, duy trì đủ dầu ở phía hút, bảo đảm bánh công tác sạch, căn chỉnh chính xác giữa bơm và động cơ, đồng thời tránh vận hành kéo dài ở lưu lượng quá thấp.

Hiểu rõ nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A giúp người sử dụng nắm được bản chất quá trình tạo lưu lượng và cột áp, từ đó vận hành bơm đúng kỹ thuật, hạn chế sự cố và nâng cao độ ổn định của toàn bộ hệ thống dầu truyền nhiệt.
