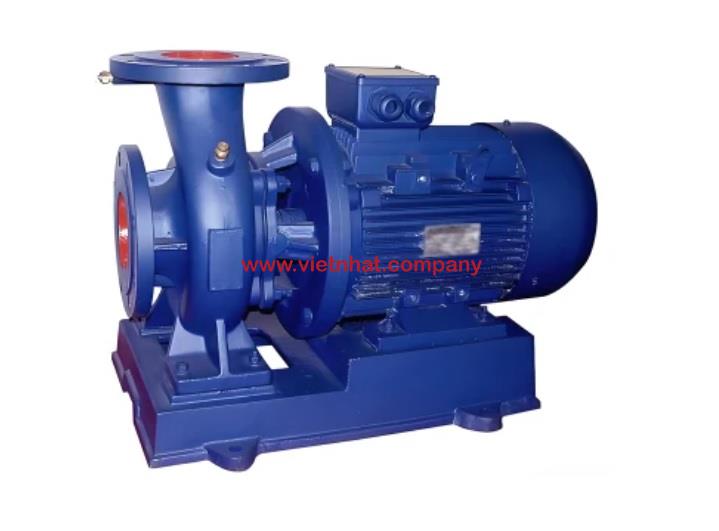

Động cơ và khớp nối trong bơm ly tâm trục ngang SLW-ISW50-200

1. Động cơ – Nguồn năng lượng vận hành bơm

Vai trò của động cơ

Động cơ là bộ phận chính yếu cung cấp năng lượng cơ học cho bơm SLW-ISW50-200 vận hành. Khi động cơ quay, mô-men xoắn từ động cơ được truyền qua trục bơm, khiến cánh quạt quay và tạo lực ly tâm đẩy nước.

Đặc điểm động cơ trong SLW-ISW50-200

• Kiểu động cơ: Động cơ điện không đồng bộ 3 pha, tiêu chuẩn IP55 chống bụi, chống nước, phù hợp với môi trường công nghiệp.

• Công suất: Phù hợp với thiết kế bơm để đảm bảo khả năng vận hành hiệu quả, ổn định.

• Tốc độ quay: Thông thường khoảng 2900 vòng/phút (2 cực) hoặc 1450 vòng/phút (4 cực), tùy theo yêu cầu lưu lượng và cột áp cụ thể.

• Hiệu suất cao: Động cơ tiết kiệm điện năng, có thể đạt tiêu chuẩn IE2, IE3 về hiệu suất năng lượng, giúp giảm chi phí vận hành lâu dài.

• Khả năng chịu tải tốt: Động cơ được thiết kế để hoạt động liên tục (S1 duty) mà không bị quá nhiệt hay giảm hiệu suất.

Các yếu tố bảo vệ động cơ

• Bảo vệ nhiệt: Một số động cơ trang bị cảm biến nhiệt độ để ngắt khi quá tải.

• Chống bụi, chống nước: Tiêu chuẩn IP55 giúp kéo dài tuổi thọ động cơ trong môi trường khắc nghiệt.

2. Khớp nối – Cầu nối giữa động cơ và trục bơm

Vai trò của khớp nối

Khớp nối trong bơm SLW-ISW50-200 thực hiện chức năng:

• Truyền mô-men xoắn từ động cơ đến trục bơm.

• Hấp thụ sai lệch nhỏ về tâm và góc lệch giữa động cơ và bơm.

• Giảm rung động và sốc cơ học, giúp kéo dài tuổi thọ cho cả động cơ và bơm.

Loại khớp nối sử dụng

• Khớp nối mềm (khớp nối đàn hồi): Đây là loại phổ biến cho SLW-ISW50-200.

  • Ưu điểm:

    • Cho phép sai lệch trục nhẹ mà không gây hại.

    • Hấp thụ dao động, giảm rung động truyền từ động cơ sang bơm.

    • Bảo vệ thiết bị trong trường hợp xảy ra sự cố tải đột ngột.

• Cấu tạo:

  • Gồm hai đầu khớp nối bằng kim loại gắn vào trục động cơ và trục bơm.

  • Giữa hai đầu là lớp đệm cao su hoặc nhựa tổng hợp chịu lực đàn hồi.

Yêu cầu lắp đặt và bảo dưỡng khớp nối

• Căn chỉnh đồng tâm chuẩn xác: Đảm bảo động cơ và trục bơm thẳng hàng, tránh gây mòn nhanh hoặc gãy khớp nối.

• Kiểm tra định kỳ: Theo dõi tình trạng lớp đệm đàn hồi để thay thế kịp thời khi có dấu hiệu lão hóa hoặc nứt gãy.

• Bôi trơn (nếu cần): Một số loại khớp nối có yêu cầu bôi trơn định kỳ để tăng tuổi thọ.

3. Mối quan hệ vận hành giữa động cơ và khớp nối

• Động cơ khỏe, hoạt động ổn định giúp cánh bơm quay đều, tạo lưu lượng và áp lực ổn định cho hệ thống.

• Khớp nối tốt giúp hấp thụ rung động, giảm tải cho ổ trục động cơ và bơm, duy trì tuổi thọ lâu dài cho toàn bộ cụm máy.

• Nếu khớp nối lắp sai hoặc bị mòn, sẽ dẫn đến rung động mạnh, tăng hao mòn bạc đạn, làm giảm tuổi thọ động cơ và trục bơm

Gioăng làm kín bảo vệ sự ổn định của bơm ly tâm SLW-ISW50-200

Vai trò của gioăng làm kín trong bơm ly tâm SLW-ISW50-200

Gioăng làm kín là bộ phận nhỏ nhưng cực kỳ quan trọng trong bơm ly tâm trục ngang SLW-ISW50-200. Chức năng chính của gioăng là ngăn ngừa rò rỉ chất lỏng tại các vị trí kết nối và dọc theo trục bơm, từ đó duy trì áp suất bên trong buồng bơm, đảm bảo hoạt động ổn định và hiệu quả lâu dài.

Một hệ thống bơm có gioăng làm kín tốt sẽ:

• Duy trì lưu lượng và áp suất bơm ổn định trong quá trình vận hành.

• Ngăn ngừa thất thoát nước, hóa chất hoặc các loại dung dịch bơm khác.

• Bảo vệ động cơ và ổ trục, tránh hư hỏng do nước xâm nhập.

• Kéo dài tuổi thọ tổng thể của bơm, giảm chi phí bảo dưỡng và sửa chữa.

Các loại gioăng làm kín sử dụng trong SLW-ISW50-200

Trong bơm ly tâm SLW-ISW50-200, phổ biến nhất là hai dạng gioăng làm kín:

1. Phớt cơ khí (Mechanical Seal)

• Cấu tạo gồm hai bề mặt trượt (một mặt cố định, một mặt quay cùng trục).

• Vật liệu: Ceramic, graphite, tungsten carbide, silicon carbide.

• Ưu điểm:

  • Độ kín cao, phù hợp với môi trường áp suất lớn và nhiệt độ cao.

  • Vận hành ổn định lâu dài, ít phải điều chỉnh thường xuyên.

• Ứng dụng: Dùng trong các hệ thống yêu cầu bơm liên tục, công suất lớn.

2. Gioăng cao su O-ring

• Cấu tạo: Vòng đệm cao su tổng hợp (EPDM, NBR, FKM).

• Ưu điểm:

  • Đơn giản, dễ thay thế, giá thành thấp.

  • Chịu được nước sạch, nước thải nhẹ hoặc dung môi nhẹ.

• Ứng dụng: Thích hợp cho môi trường làm việc tiêu chuẩn, áp suất trung bình.

Ảnh hưởng của gioăng làm kín đến sự ổn định vận hành

Những lưu ý khi chọn và bảo trì gioăng làm kín cho SLW-ISW50-200

• Chọn đúng loại vật liệu theo môi trường bơm (nước sạch, nước thải, hóa chất nhẹ,...).

• Kiểm tra định kỳ tình trạng gioăng làm kín, nhất là sau mỗi 6–12 tháng vận hành liên tục.

• Thay thế gioăng kịp thời khi phát hiện dấu hiệu rò rỉ nhỏ, tránh hư hỏng lan rộng.

• Lắp đặt đúng kỹ thuật, không để bề mặt phớt bị xước, cong vênh.

Gioăng làm kín đóng vai trò bảo vệ sự ổn định và nâng cao độ bền cho bơm ly tâm SLW-ISW50-200. Một hệ thống làm kín tốt không chỉ đảm bảo hiệu suất vận hành mà còn giúp kéo dài tuổi thọ thiết bị, tiết kiệm chi phí vận hành và sửa chữa trong suốt vòng đời bơm. Vì vậy, việc lựa chọn, kiểm tra và bảo trì gioăng làm kín cần được thực hiện nghiêm túc và định kỳ

Điều kiện làm việc bơm li tâm trục ngang SLW-ISW50-200

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW50-200

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW50-200

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW50-200
