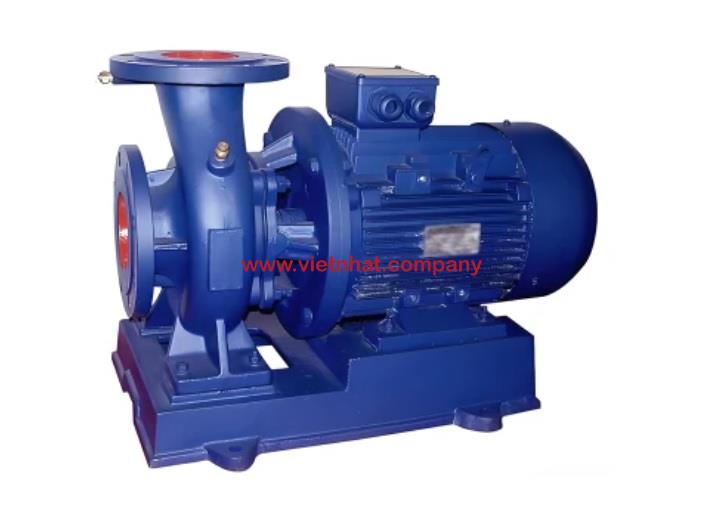

Bơm nước li tâm trục ngang model SLW100-ISW125-125A

Cấu Tạo Chi Tiết Bơm Nước Ly Tâm Trục Ngang SLW100-ISW125-125A

Model SLW100-ISW125-125A là dòng bơm ly tâm trục ngang thiết kế đồng trục, cấu tạo đơn giản nhưng hiệu quả cao. Cấu tạo chính gồm các bộ phận sau:

1. Vỏ bơm (Pump Casing)

• Là phần bao ngoài chứa chất lỏng và tạo điều kiện cho quá trình hút – đẩy.

• Thiết kế dạng xoắn ốc (volute) giúp tăng áp và hướng dòng chảy về đường ống ra.

• Có các cửa xả và hút nằm đồng trục theo phương ngang, thuận tiện lắp đặt.

2. Cánh bơm (Impeller)

• Là bộ phận quan trọng nhất tạo lực ly tâm đẩy nước ra ngoài.

• Thiết kế cánh kín (closed impeller), nâng cao hiệu suất và giảm tổn thất thủy lực.

• Được cân bằng động giúp giảm rung và tăng tuổi thọ vòng bi.

3. Trục bơm (Pump Shaft)

• Truyền mô-men từ động cơ sang cánh bơm.

• Gia công chính xác cao, thường đi kèm với các rãnh then để gắn cánh bơm chắc chắn.

4. Phớt làm kín (Mechanical Seal)

• Đặt giữa vỏ bơm và trục, ngăn chất lỏng rò rỉ ra ngoài.

• Dạng phớt cơ khí đơn, dễ thay thế, độ kín cao, chống mài mòn tốt.

5. Vòng bi và giá đỡ (Bearings and Support)

• Vòng bi giúp trục quay êm, giảm ma sát và chống mòn.

• Thiết kế giá đỡ vững chắc, chịu được tải trọng hướng trục và hướng kính.

6. Đế bơm (Pump Base)

• Chịu lực toàn bộ tổ hợp bơm – động cơ.

• Có lỗ bắt bulông giúp cố định chắc chắn trên nền móng.

7. Khớp nối mềm (Flexible Coupling)

• Kết nối trục bơm và động cơ, truyền lực êm, hấp thụ dao động.

Vật Liệu Chế Tạo Các Bộ Phận Chính

Quá trình mồi nước cho bơm ly tâm trục ngang SLW100-ISW125-125A

Trong hệ thống bơm ly tâm trục ngang, đặc biệt là dòng SLW100-ISW125-125A, quá trình mồi nước (priming) đóng vai trò vô cùng quan trọng trước khi khởi động. Nếu không thực hiện đúng kỹ thuật mồi, bơm sẽ không hút được nước, dễ gây cháy phớt cơ khí, ảnh hưởng nghiêm trọng đến tuổi thọ thiết bị.

Vì sao cần mồi nước?

Bơm ly tâm không có khả năng tự hút khi buồng bơm không có chất lỏng. Nếu bên trong toàn không khí, lực ly tâm không tạo ra được áp lực hút cần thiết. Do đó, mồi nước là bước bắt buộc nhằm:

• Đuổi hết không khí ra khỏi buồng bơm và ống hút

• Tạo điều kiện để lực ly tâm hình thành lưu lượng chất lỏng

• Ngăn chặn hiện tượng chạy khô – nguyên nhân phổ biến gây hỏng phớt, cháy động cơ

Quy trình mồi nước cho SLW100-ISW125-125A

1. Chuẩn bị hệ thống

• Đảm bảo van xả khí và van hút đang mở.

• Kiểm tra phớt làm kín, đường ống không bị rò rỉ.

• Đặt ống hút thấp hơn mực nước nguồn (nếu là hút âm) hoặc đảm bảo đầu hút đã ngập nước.

2. Đổ nước mồi vào buồng bơm

• Mở nắp xả khí hoặc vòi châm nước trên thân bơm.

• Dùng nước sạch đổ đầy buồng bơm cho đến khi tràn ra ở lỗ xả khí – lúc này không khí bên trong đã được đẩy ra ngoài.

3. Đóng van xả khí và kiểm tra

• Khi thấy nước trào ra ổn định, đóng chặt nắp lại.

• Kiểm tra lại các đầu nối, phớt xem có rò rỉ không.

4. Khởi động bơm

• Bật nguồn điện, bơm sẽ bắt đầu hút và đẩy nước.

• Quan sát áp lực và lưu lượng ở đầu ra để đảm bảo quá trình hoạt động ổn định.

Một số lưu ý quan trọng

• Nếu bơm đặt ở vị trí hút dương (nước luôn ngập buồng bơm), quá trình mồi có thể không cần lặp lại mỗi lần khởi động.

• Nếu bơm đặt ở hút âm hoặc có van một chiều không kín, nên mồi lại nước trước mỗi lần chạy để đảm bảo an toàn.

• Không chạy bơm khi chưa mồi đủ nước, dù chỉ vài chục giây, vì có thể làm mài mòn trục, phớt, và làm nóng thân bơm nhanh chóng.

Quá trình mồi nước là bước bắt buộc và then chốt trong vận hành bơm ly tâm trục ngang SLW100-ISW125-125A. Việc thực hiện đúng kỹ thuật mồi không chỉ giúp thiết bị hoạt động trơn tru mà còn kéo dài tuổi thọ và hạn chế sự cố kỹ thuật. Trong các hệ thống hiện đại, việc bổ sung van tự mồi hoặc bơm phụ trợ mồi nước tự động cũng là giải pháp đáng cân nhắc để nâng cao hiệu quả và an toàn vận hành

Điều kiện làm việc bơm nước li tâm trục ngang model SLW100-ISW125-125A

Bảng thông số kỹ thuật bơm nước li tâm trục ngang model SLW100-ISW125-125A

Đường cong hiệu suất bơm nước li tâm trục ngang model SLW100-ISW125-125A

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang model SLW100-ISW125-125A
