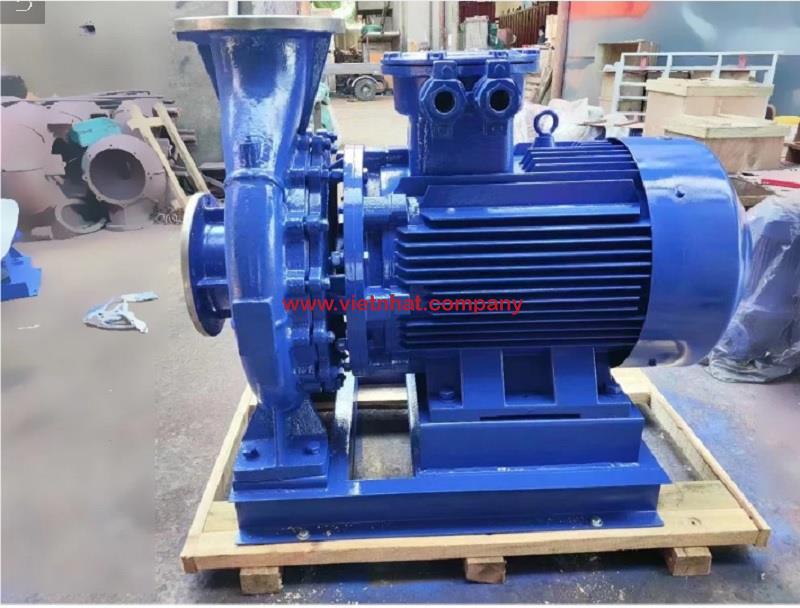

Trục Bơm và Vai Trò Trong Bơm Ly Tâm Trục Ngang SLW100-ISW100-125

Trục bơm là gì?

Trục bơm trong bơm ly tâm trục ngang SLW100-ISW100-125 là bộ phận hình trụ dài, thường được chế tạo từ thép không gỉ hoặc thép hợp kim cao cấp. Trục có nhiệm vụ truyền chuyển động quay từ động cơ đến cánh bơm, giúp cánh bơm thực hiện quá trình hút và đẩy chất lỏng.

Vai trò của trục bơm

1. Truyền mô-men xoắn từ động cơ đến cánh bơm
Trục bơm đảm bảo sự kết nối trực tiếp hoặc gián tiếp giữa động cơ và cánh bơm, giúp cánh bơm quay với tốc độ cần thiết để tạo ra áp lực và lưu lượng chất lỏng mong muốn.

2. Giữ độ đồng tâm và cân bằng cho bơm
Trục bơm được thiết kế chính xác để duy trì độ đồng tâm cao giữa cánh bơm và vỏ bơm. Điều này làm giảm rung động, tiếng ồn và hao mòn trong quá trình vận hành.

3. Chịu tải trọng cơ học và thủy lực
Trục bơm không chỉ truyền lực mà còn chịu ảnh hưởng của các lực dọc trục và lực hướng tâm sinh ra từ quá trình hút, đẩy chất lỏng. Do đó, trục phải có độ bền cao, chống biến dạng dưới tải trọng lớn.

4. Tương tác với hệ thống phớt làm kín
Một phần của trục đi qua bộ phận làm kín, nên bề mặt trục cần được gia công nhẵn để giảm ma sát và bảo vệ hệ thống chống rò rỉ chất lỏng ra ngoài.

5. Góp phần vào độ bền tổng thể của bơm
Trục bơm chất lượng cao giúp tăng tuổi thọ tổng thể cho bơm ly tâm SLW100-ISW100-125, giảm chi phí bảo trì, sửa chữa và đảm bảo hoạt động liên tục ổn định.

Yêu cầu kỹ thuật đối với trục bơm

• Chất liệu bền bỉ: thường sử dụng thép không gỉ SUS304, SUS316 hoặc thép hợp kim có xử lý nhiệt.

• Độ chính xác gia công cao: yêu cầu dung sai nghiêm ngặt về độ thẳng, độ tròn và độ nhẵn bề mặt.

• Chống ăn mòn: chịu được nước, hóa chất hoặc môi trường có tính ăn mòn nhẹ.

• Khả năng chống mài mòn tốt: đặc biệt tại các khu vực tiếp xúc với phớt trục và vòng bi.

Phớt làm kín cơ khí cho bơm ly tâm trục ngang SLW100-ISW100-125

Vai trò quan trọng của phớt làm kín cơ khí

Trong bơm ly tâm trục ngang SLW100-ISW100-125, phớt làm kín cơ khí giữ vai trò then chốt trong việc ngăn chặn sự rò rỉ chất lỏng từ buồng bơm ra bên ngoài. Phớt làm kín không chỉ đảm bảo hiệu quả hoạt động ổn định, mà còn giúp kéo dài tuổi thọ thiết bị, giảm thiểu nguy cơ hư hỏng các bộ phận lân cận và duy trì môi trường vận hành an toàn, sạch sẽ.

Cấu tạo cơ bản của phớt làm kín cơ khí

Phớt làm kín cơ khí của bơm SLW100-ISW100-125 thường gồm các bộ phận chính sau:

• Mặt phớt tĩnh: Gắn cố định vào thân bơm, không di chuyển theo trục quay.

• Mặt phớt động: Gắn trên trục bơm và quay cùng trục khi bơm hoạt động.

• Lò xo hoặc hệ thống đẩy: Tạo áp lực tiếp xúc giữa mặt phớt động và mặt phớt tĩnh.

• Gioăng cao su/nhựa chịu hóa chất: Đảm bảo kín khít, tránh rò rỉ tại các điểm tiếp giáp.

Các vật liệu sử dụng trong phớt cơ khí như carbon, gốm sứ, silicon carbide, hoặc tungsten carbide được lựa chọn tùy theo điều kiện chất lỏng và môi trường làm việc.

Cách thức hoạt động của phớt cơ khí

Khi bơm vận hành, trục quay kéo theo mặt phớt động chuyển động. Nhờ áp lực từ lò xo và chênh lệch áp suất bên trong buồng bơm, mặt phớt động ép sát vào mặt phớt tĩnh, tạo thành một lớp kín ngăn nước, hóa chất hoặc các chất lỏng khác không thoát ra ngoài.

Bề mặt tiếp xúc giữa hai mặt phớt thường được bôi trơn bằng một lớp màng mỏng của chất lỏng bơm để giảm ma sát, ngăn mài mòn và tản nhiệt hiệu quả.

Ưu điểm của phớt làm kín cơ khí trong SLW100-ISW100-125

• Độ kín cao, gần như loại bỏ hoàn toàn hiện tượng rò rỉ chất lỏng.

• Tuổi thọ lâu dài nếu được bảo trì đúng cách.

• Giảm tổn thất năng lượng do không mất lưu chất trong quá trình vận hành.

• Bảo vệ các bộ phận khác của bơm khỏi ăn mòn hoặc hư hỏng do rò rỉ.

• Phù hợp với nhiều môi trường làm việc, kể cả môi trường có hóa chất ăn mòn hoặc nhiệt độ cao.

Một số lưu ý khi sử dụng phớt làm kín cơ khí

• Luôn kiểm tra định kỳ tình trạng phớt, thay mới khi phát hiện hao mòn, nứt vỡ.

• Đảm bảo quá trình lắp đặt đúng kỹ thuật, tránh lệch trục hoặc lắp sai vị trí.

• Khi bơm vận hành, cần đảm bảo phớt luôn được bôi trơn đầy đủ bằng chất lỏng bơm.

• Chọn vật liệu phớt phù hợp với tính chất hóa học và nhiệt độ của chất lỏng cần bơm.

Phớt làm kín cơ khí là một bộ phận không thể thiếu đối với bơm ly tâm trục ngang SLW100-ISW100-125. Sự lựa chọn đúng loại phớt, lắp đặt chính xác và bảo trì định kỳ sẽ giúp tối ưu hiệu suất làm việc của bơm, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí vận hành cho doanh nghiệp

Điều kiện làm việc bơm nước li tâm trục ngang mode  SLW100-ISW100-125

Bảng thông số kỹ thuật bơm nước li tâm trục ngang mode  SLW100-ISW100-125

Đường cong hiệu suất bơm nước li tâm trục ngang mode  SLW100-ISW100-125

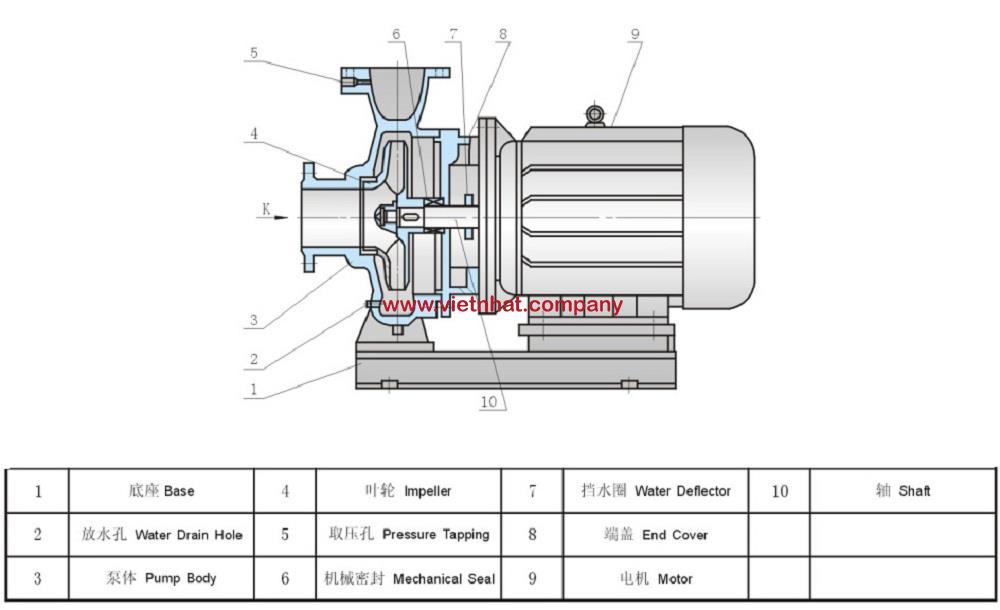

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang mode  SLW100-ISW100-125
