Bơm nước li tâm trục ngang model SLW125-ISW125-200 động cơ 7.5 kw, tốc độ quay 1450 r/min

Vai trò của trục bơm trong cấu tạo bơm ly tâm SLW125-ISW125-200

Trong bơm ly tâm trục ngang SLW125-ISW125-200, trục bơm là bộ phận đóng vai trò cực kỳ quan trọng, quyết định trực tiếp đến hiệu quả truyền động, độ ổn định và tuổi thọ vận hành của toàn bộ hệ thống. Cấu tạo chắc chắn và sự làm việc ổn định của trục bơm giúp bơm vận hành trơn tru, đạt lưu lượng và cột áp thiết kế.

1. Chức năng chính của trục bơm

• Truyền mô-men quay từ động cơ đến cánh bơm:
  Trục bơm nối trực tiếp với động cơ qua khớp nối, truyền lực quay để cánh bơm quay với tốc độ cao, tạo ra lực ly tâm cần thiết cho quá trình bơm chất lỏng.

• Định vị cánh bơm:
  Cánh bơm được lắp cố định trên trục. Trục giữ cho cánh bơm quay đúng tâm, ổn định, đảm bảo cân bằng động cho toàn bộ hệ thống.

• Chịu tải trọng cơ học:
  Trục bơm phải chịu lực ly tâm của dòng nước, lực dọc trục và cả tải trọng không cân bằng trong quá trình vận hành liên tục ở tốc độ cao.

2. Đặc điểm kỹ thuật của trục bơm SLW125-ISW125-200

• Vật liệu chế tạo:
  Thường làm từ thép hợp kim cường độ cao hoặc thép không gỉ, có khả năng chống ăn mòn, chịu mài mòn và tải trọng lớn.

• Gia công chính xác:
  Trục được tiện, mài với độ đồng tâm cao, giúp hạn chế rung động và mài mòn bất thường trong vận hành.

• Kết hợp với ổ trục và phớt làm kín:

  • Ổ trục hỗ trợ trục quay êm ái, ổn định.

  • Phớt cơ khí lắp quanh trục để ngăn chặn rò rỉ chất lỏng tại điểm giao giữa trục và thân bơm.

3. Vai trò then chốt đối với toàn bộ hệ thống

• Đảm bảo hiệu suất truyền động:
  Trục tốt sẽ giúp mô-men quay được truyền tải hiệu quả, giảm hao tổn năng lượng.

• Giảm rung động và tiếng ồn:
  Độ đồng tâm cao của trục bơm giúp bơm vận hành êm ái, hạn chế tác động xấu lên các bộ phận khác.

• Kéo dài tuổi thọ bơm:
  Một trục khỏe, đúng kỹ thuật, sẽ giảm hiện tượng lệch tâm, mòn bạc đạn và hư hỏng phớt làm kín.

• Đảm bảo an toàn khi vận hành:
  Trục vận hành ổn định giúp bơm duy trì áp suất và lưu lượng ổn định, tránh sự cố đột ngột trong hệ thống

Quá Trình Hút Và Đẩy Nước Của Bơm Ly Tâm SLW125-ISW125-200

1. Quá trình hút nước

• Bắt đầu vận hành:

  • Khi động cơ quay, trục bơm làm cánh bơm quay với tốc độ cao.

  • Ban đầu, bơm phải được mồi đầy nước trong buồng bơm để tạo môi trường kín, không khí.

• Tạo chân không:

  • Khi cánh bơm quay, nước bên trong buồng bơm bị văng ra ngoài nhờ lực ly tâm.

  • Áp suất ở trung tâm cánh bơm (tâm quay) giảm xuống thấp hơn áp suất khí quyển.

• Hút nước vào:

  • Sự chênh lệch áp suất giữa nguồn nước và trung tâm cánh bơm tạo ra lực hút.

  • Nước từ bể chứa hoặc đường ống hút sẽ chảy vào buồng bơm để bù vào vùng áp suất thấp này.

2. Quá trình đẩy nước

• Tăng tốc nước:

  • Khi nước đi vào vùng cánh bơm đang quay nhanh, nước được gia tốc ra rìa cánh bơm với vận tốc cao.

• Chuyển đổi vận tốc thành áp suất:

  • Nước tốc độ cao được dẫn vào vỏ bơm dạng xoắn ốc (volute casing).

  • Trong vỏ bơm, phần diện tích tiết diện lớn dần → vận tốc nước giảm → năng lượng vận tốc được chuyển hóa thành năng lượng áp suất.

• Đẩy nước ra ngoài:

  • Nước với áp suất cao tiếp tục được đẩy ra cửa xả của bơm, cung cấp cho hệ thống đường ống hoặc các thiết bị sử dụng nước.

Điều kiện làm việc bơm nước li tâm trục ngang model SLW125-ISW125-200

Bảng thông số kỹ thuật bơm nước li tâm trục ngang model SLW125-ISW125-200

Đường cong hiệu suất bơm nước li tâm trục ngang model SLW125-ISW125-200

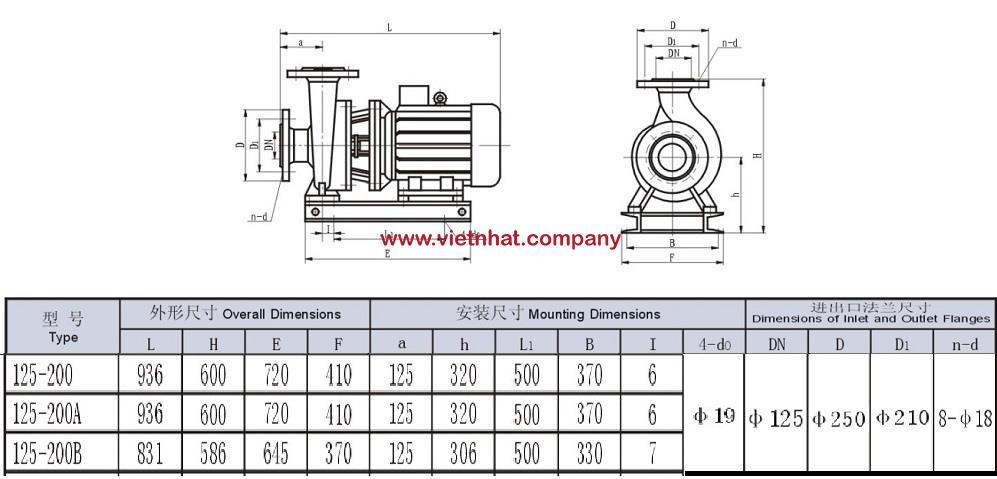

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang model SLW125-ISW125-200
