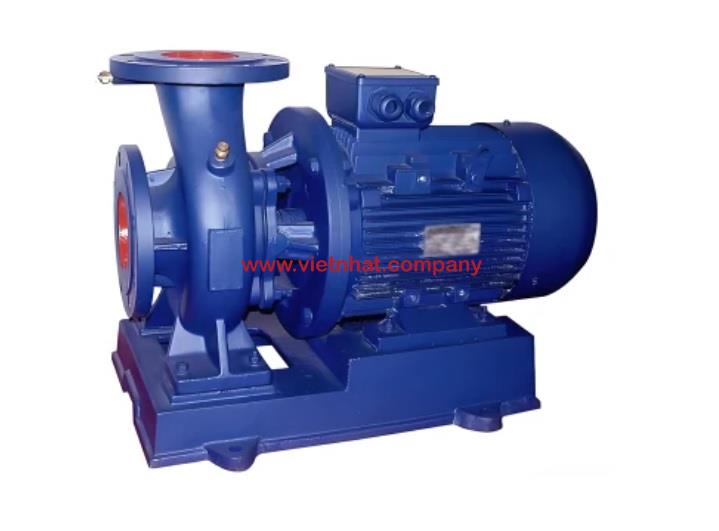

Bơm nước li tâm trục ngang model SLW125-ISW125-400A động cơ 22 kw

Cấu tạo chi tiết bơm ly tâm trục ngang SLW125-ISW125-400A

Bơm ly tâm trục ngang SLW125-ISW125-400A được thiết kế theo tiêu chuẩn công nghiệp, tối ưu cho các ứng dụng yêu cầu lưu lượng lớn, áp suất cao và hoạt động ổn định lâu dài. Thiết kế trục ngang đồng tâm giúp bơm vận hành êm, giảm rung động và dễ dàng lắp đặt vào hệ thống.

Các bộ phận chính trong cấu tạo

1. Thân bơm (vỏ bơm)

• Chế tạo từ gang đúc hoặc thép không gỉ chất lượng cao.

• Có nhiệm vụ bao bọc và bảo vệ toàn bộ các chi tiết vận hành bên trong.

• Kết nối với ống hút và ống đẩy qua mặt bích tiêu chuẩn, đảm bảo độ kín và độ bền cơ học.

2. Cánh bơm

• Được đúc chính xác bằng hợp kim gang hoặc thép không gỉ.

• Thiết kế dạng kín hoàn toàn nhằm tối ưu lực ly tâm, giảm thất thoát năng lượng.

• Góp phần chuyển hóa động năng thành động lực đẩy chất lỏng ra ngoài.

3. Trục bơm

• Làm từ thép hợp kim chịu lực cao.

• Truyền trực tiếp mô-men xoắn từ động cơ đến cánh bơm.

• Bề mặt trục được xử lý chống mài mòn và ăn mòn, tăng tuổi thọ vận hành.

4. Phớt làm kín (Seal)

• Sử dụng phớt cơ khí đơn hoặc đôi tùy theo yêu cầu môi trường làm việc.

• Ngăn không cho chất lỏng rò rỉ ra ngoài theo trục bơm.

• Chịu được nhiệt độ, áp suất và hóa chất trong giới hạn kỹ thuật.

5. Ổ đỡ (bearing)

• Gồm ổ bi hoặc ổ lăn chịu tải trọng hướng trục và hướng kính.

• Đảm bảo trục bơm quay êm ái, hạn chế rung lắc.

• Được bôi trơn bằng mỡ chịu nhiệt hoặc hệ thống dầu bôi trơn chuyên dụng.

6. Buồng khuếch tán (Volute)

• Phần mở rộng phía ngoài cánh bơm, đóng vai trò chuyển hóa động năng thành áp suất tĩnh.

• Giúp tăng hiệu suất bơm, giảm tổn thất thủy lực trong quá trình đẩy chất lỏng.

7. Đế bơm

• Là giá đỡ toàn bộ tổ hợp bơm và động cơ.

• Thiết kế chắc chắn, có lỗ bắt bulong cố định xuống nền móng để giảm rung chấn.

8. Động cơ điện

• Thường dùng động cơ điện 3 pha tiêu chuẩn IP55 hoặc IP65 chống bụi và chống nước.

• Công suất động cơ phù hợp với đặc tính lưu lượng - cột áp yêu cầu của bơm.

• Truyền chuyển động qua trục đồng tâm hoặc khớp nối mềm.

Vật liệu chế tạo phổ biến

Sơ đồ luồng chất lỏng trong bơm

1. Chất lỏng đi vào qua cổng hút.

2. Cánh bơm quay, tạo lực ly tâm hút chất lỏng vào trung tâm.

3. Chất lỏng bị hất văng ra mép ngoài và đi vào buồng khuếch tán.

4. Áp suất chất lỏng tăng lên và được đẩy ra ngoài thông qua ống đẩy.

Quá trình hút và đẩy nước trong bơm ly tâm trục ngang SLW125-ISW125-400A

1. Quá trình hút nước

• Khi bơm khởi động, trục bơm truyền động cho cánh bơm quay với tốc độ cao.

• Nhờ thiết kế hình học đặc biệt của cánh bơm và vỏ bơm, một vùng áp suất thấp được hình thành ở tâm cánh bơm (họng hút).

• Áp suất khí quyển tác động lên bề mặt nguồn nước, đẩy nước tràn vào đường hút để lấp đầy khoảng trống.

• Quá trình mồi nước ban đầu rất quan trọng để đảm bảo bơm có thể hút nước ổn định ngay từ khi vận hành.

2. Quá trình đẩy nước

• Khi nước được hút vào, cánh bơm tiếp tục quay và truyền năng lượng động cho nước.

• Dưới tác dụng của lực ly tâm, nước bị đẩy văng ra từ tâm cánh bơm đến vành ngoài vỏ bơm với vận tốc cao.

• Nước chuyển động qua bộ khuếch tán và theo ống đẩy ra ngoài hệ thống tưới tiêu hoặc cấp nước.

• Lực đẩy này tạo ra áp suất cần thiết để nước có thể vượt qua độ cao, áp suất và khoảng cách mong muốn.

3. Đặc điểm vận hành của model SLW125-ISW125-400A

• Thiết kế cánh bơm tối ưu hóa lưu lượng lớn và cột áp cao, phù hợp với hệ thống cần tưới nước trên diện rộng.

• Hiệu quả cao trong việc giảm thiểu hiện tượng cavitation (bong bóng khí) khi hút nước, giúp bơm bền hơn.

• Tốc độ dòng nước đều và ổn định, đảm bảo hệ thống hoạt động liên tục mà không bị gián đoạn dòng chảy.
